FreqSense — Coordinación de frecuencias para micros e IEM

Encuentra RF limpio en un recinto en menos de un minuto.

FreqSense es una herramienta visual de coordinación de frecuencias para técnicos de microfonía inalámbrica e IEM. Ve los canales de TV ocupados, las zonas de peligro de intermodulación y las ventanas de coordinación seguras de cuatro regiones — superpón un escaneo en vivo y luego imprime un documento de campo A4.

Funciona sin conexión Pruébala aquí, sin cuenta Imprime en A4 Gratis — registro en 30 segundos, sin tarjeta

El cerebro de un analizador de espectro, en tu navegador.

Todo lo que un técnico de RF necesita para coordinar un show — el espectro, la regulación, las cuentas de intermodulación y la copia impresa.

Espectro UHF visual

Canales de TV ocupados, zonas de peligro de intermodulación, bloques de telefonía móvil y espacios blancos libres en un espectro de 470–960 MHz con scroll y zoom — con código de color y fijable con un clic.

Planes para varias regiones

Cambia entre las regiones regulatorias DE, UK, US y EU (más FR, JP, AU, CA) y el mapa de canales, las bandas de guarda y las reglas de licencia se actualizan al instante. España se cubre con el plan EU (CEPT): 470–694 MHz tras la liberación de los 700 MHz.

Bandas de fabricante superpuestas

Superpón el rango de sintonía de tu hardware real — Shure, Sennheiser, Sony y más — y fija varios sistemas para comprobarlos entre sí de un vistazo.

Coordinación con criterio de intermodulación

Las ventanas de coordinación se ordenan de más ancha a más estrecha, con productos de intermodulación de 3.º y 5.º orden y golpes TX-sobre-RX calculados y marcados — no solo huecos vacíos.

Suelta un escaneo, superpón el RF real

Arrastra un CSV de escaneo de RF Explorer, Shure WWB6/7, R&S FSH o un archivo genérico de dos columnas y el ruido de fondo real se superpone al plan. También SDR por WebUSB.

Imprime una chuleta A4

Convierte el resultado en un documento de campo A4 limpio — imagen del espectro, tabla de ventanas y asignaciones — para pegarlo a la mesa de FOH. Guarda los planes como JSON para la próxima vez.

El espectro, tal y como lo muestra FreqSense.

Capturas reales de la herramienta — el mapa regional y un plan de canales coordinado.

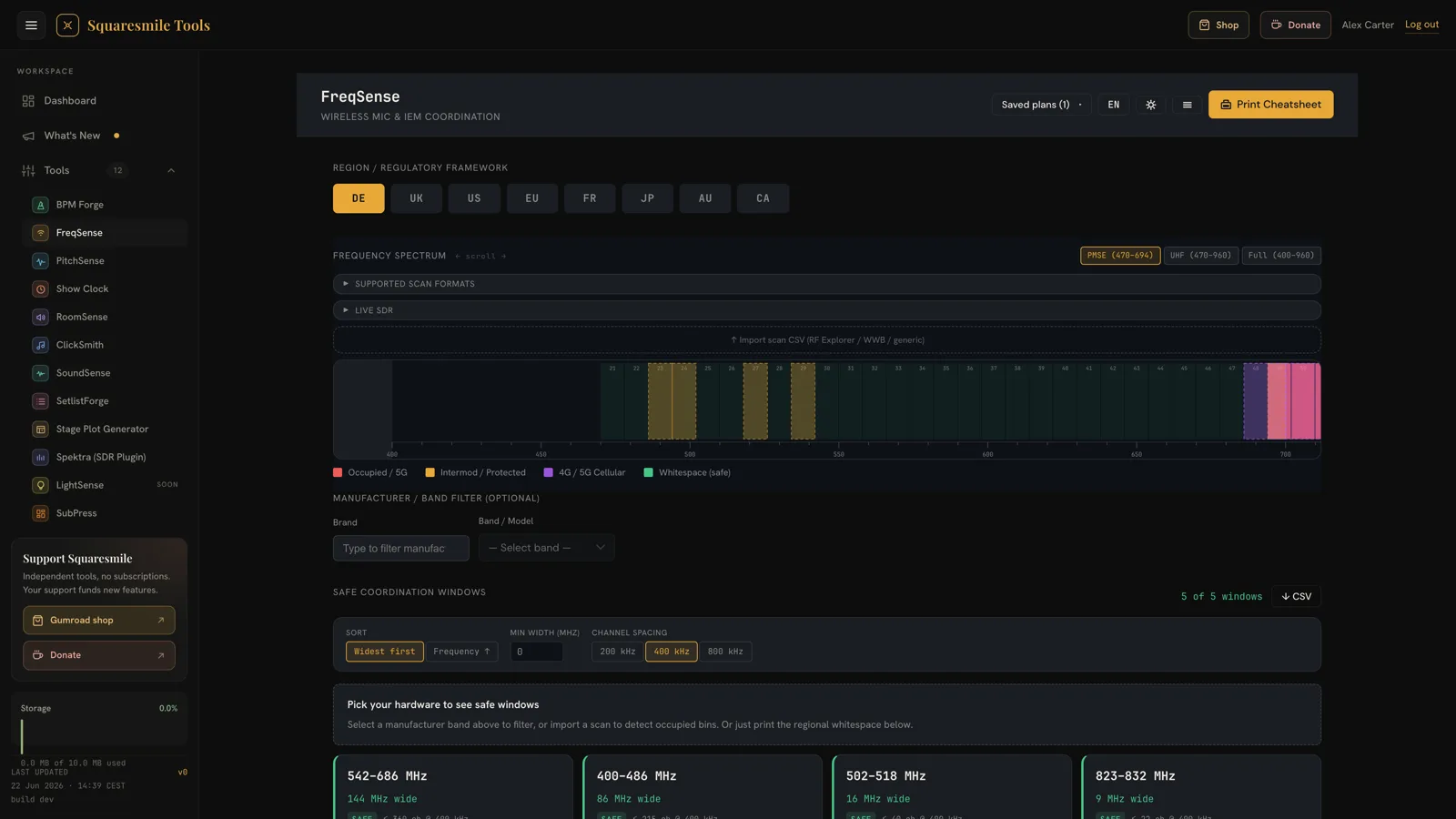

FreqSense con la región DE seleccionada, mostrando el espectro de 400–700 MHz con canales ocupados, protegidos por intermodulación, de telefonía 4G/5G y espacios blancos con código de color, más ventanas de coordinación seguras como 542–686 MHz (144 MHz de ancho) listadas debajo. — Elige una región y toda la banda UHF queda mapeada — espacios blancos en verde, telefonía y TV ocupada marcadas, ventanas seguras listadas y ordenadas de más ancha a más estrecha.

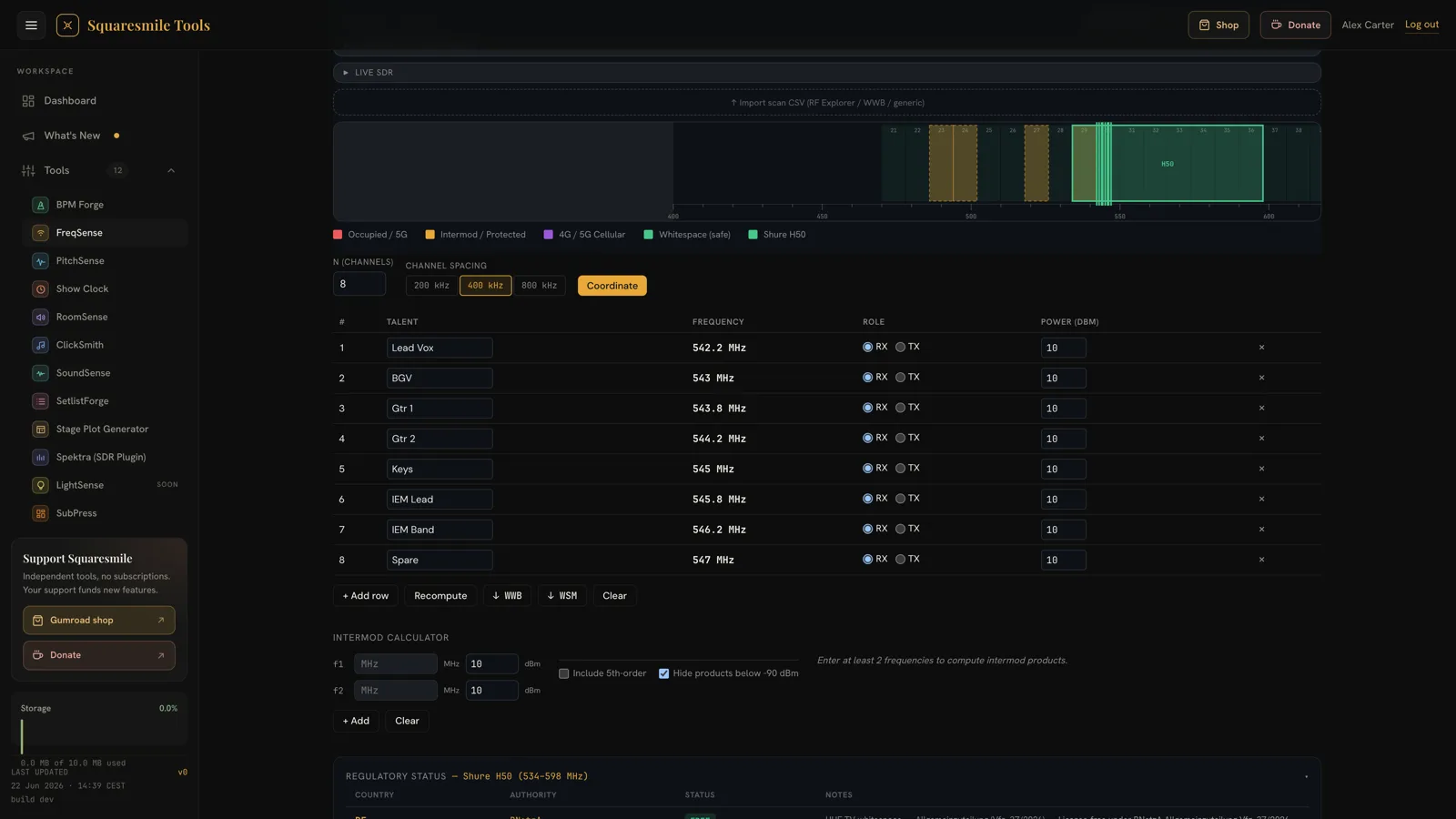

Un plan coordinado de 8 canales en FreqSense dentro de la banda Shure H50: filas etiquetadas para voz principal, coros, guitarras, teclados e IEMs de 542,2 a 547 MHz con 400 kHz de separación, con botones de exportación a WWB y WSM y la calculadora de intermodulación debajo. — Pulsa Coordinate y obtén un plan de canales verificado contra intermodulación — pon nombre al talento y expórtalo directo a WWB o WSM.

Suelta un escaneo. Ve el ruido de fondo real.

Suelta un CSV de escaneo para superponer el RF en vivo
— o haz clic para buscarlo

RF Explorer.csv / .rfe

Shure WWB6 / WWB7Freq (Hz), dBµV

Rohde & Schwarz FSHCenter, Level

Genérico, dos columnasMHz, dBm

Tu plan, medido contra la realidad.

El mapa regulatorio te dice dónde debería estar la TV. Un escaneo te dice qué está realmente en el aire en esa sala. Suelta un barrido y la traza en vivo se superpone al plan, con un umbral de ruido de fondo que puedes arrastrar para encoger las ventanas alrededor de las interferencias reales.

Detecta automáticamente MHz / kHz / Hz y dBm / dBµV según el formato.
Superpón hasta tres trazas a la vez, cada una en su propio color.
En Chromium, transmite un SDR por WebUSB para un barrido en vivo — sin archivo.

Cuatro pasos hasta un show limpio.

Elige tu región

DE, UK, US o EU — el espectro se redibuja según ese plan regulatorio. Para España, EU (CEPT).

Superpón tu equipo

Selecciona una banda de fabricante, o suelta un CSV de escaneo para ver el ruido de fondo real.

Lee las ventanas

Las ventanas de coordinación seguras salen ordenadas de más ancha a más estrecha, con la intermodulación ya marcada.

Imprime o guarda

Exporta una chuleta A4 para la mesa, o guarda el plan como JSON.

Cuatro regiones, planes regulatorios reales.

Cada región lleva su propio mapa de canales, bandas de guarda y estado de licencia — para España se usa el plan armonizado EU (CEPT). Verifica contra la base de datos vigente antes del despliegue.

Alemania

BNetzA

470–694 MHz · DVB-T2

Reino Unido

Ofcom

470–694 MHz · Canal 38 PMSE

Estados Unidos

FCC

470–608 MHz · post-repack

CEPT / UE

Armonizado

470–694 MHz · CEPT

Hecha para cualquiera que pelee por espectro limpio.

Coordinación de micrófonos inalámbricos

Encuentra ventanas limpias para micros de mano y petacas entre los canales de TDT ocupados, rápido.

Técnicos de IEM / monitores

Coordina transmisores con conciencia de intermodulación y de TX-sobre-RX, no solo de espectro vacío.

Giras y festivales

Aterriza en una ciudad nueva, elige la región, suelta un escaneo e imprime una chuleta específica del recinto.

Broadcast y AV

Comprueba despliegues multicanal grandes contra bandas de guarda y servicios protegidos.

Empresas de alquiler

Precoordina un paquete para la región del cliente y entrégalo con el plan impreso.

Iglesias y comunidades

Guarda un plan para el edificio y verifícalo cada temporada contra un escaneo fresco.

Preguntas frecuentes.

¿Qué hace FreqSense?

FreqSense es una herramienta de una sola página para la coordinación de frecuencias de microfonía inalámbrica e IEM. Visualiza los canales de TV ocupados, las zonas de peligro de intermodulación y las ventanas de coordinación seguras para DE / UK / US / EU — para encontrar RF limpio en un recinto en menos de un minuto.

¿Qué regiones y regulaciones cubre?

Las regiones principales son DE (BNetzA), UK (Ofcom), US (FCC post-repack) y EU (CEPT), con bandas de guarda y estado de licencia por región. España queda cubierta por el plan armonizado EU (CEPT) — 470–694 MHz tras la liberación de los 700 MHz; no hay (todavía) un plan dedicado para España. Los datos son informativos — verifica siempre contra la base de datos regulatoria vigente antes del despliegue.

¿Puedo superponer un escaneo de espectro real?

Sí. Arrastra un CSV de escaneo sobre el espectro y el ruido de fondo real se superpone al plan. Los formatos soportados incluyen RF Explorer, Shure WWB6/WWB7, Rohde & Schwarz FSH y un archivo genérico de dos columnas Frecuencia, Amplitud. En Chromium también puedes transmitir un SDR por WebUSB en vivo.

¿Cómo se calculan las ventanas de coordinación?

La herramienta encuentra los espacios blancos entre canales ocupados, resta las bandas de guarda y los rangos marcados por el escaneo, y ordena los resultados de más ancho a más estrecho. Además calcula los productos de intermodulación de 3.º y 5.º orden y los golpes TX-sobre-RX y marca las frecuencias afectadas — para que veas los conflictos, no solo los huecos vacíos.

¿Funciona sin conexión?

Sí — es una PWA con soporte offline. Cárgala una vez y corre desde el portátil del recinto sin conexión, e imprime un documento de campo A4 limpio con tus ventanas de coordinación y asignaciones.

¿Es gratis?

Sí. Es una herramienta gratuita de Squaresmile Tools — prueba el espectro en vivo de esta página sin cuenta; la herramienta completa se abre con una cuenta gratuita, sin instalación.
