FreqSense — Funkfrequenzen koordinieren für Mikrofone & IEM

Was es kann

Koordination, Regeln und Plan-Check — im Browser.

Das Spektrum, die Regeln der Region mit Quelle, die Intermod-Rechnung und der Ausdruck. Was vor Ort sendet, bringt der eigene Scan mit.

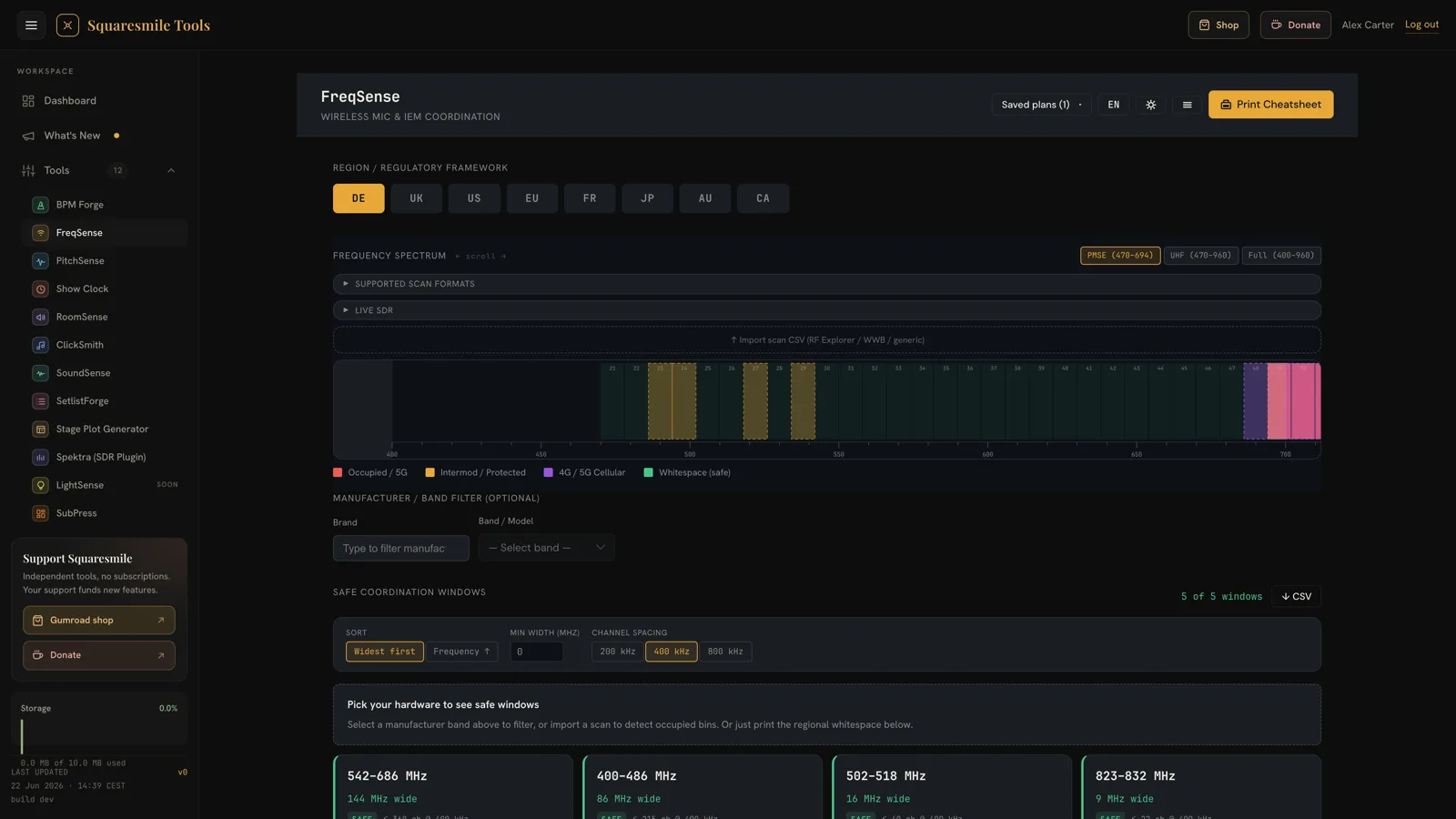

Das Spektrum von 400 bis 960 MHz

Das TV-Kanalraster der Region, die Mobilfunkbänder (700 / 800 / 900 MHz), Schutzbänder und das, was die Regeln der Region erlauben — auf einem zoombaren Spektrum von 400–960 MHz. Welche TV-Sender vor Ort wirklich senden, weiß das Tool nicht: Das zeigt nur ein Scan.

8 Regionen, 14 Länder mit Quelle

Im Spektrum: DE, UK, US, EU, FR, JP, AU und CA. In der Regeltabelle: 14 Länder — jedes Band mit der verlinkten Verfügung der Behörde, einer Befristung, wo die Verfügung eine setzt, und einem Stand-Datum pro Land. Eine Planungshilfe, keine Rechtsberatung.

Koordination gegen 3. und 5. Ordnung

Band der eigenen Funkstrecke wählen (jede Marke), 1–64 Kanäle, 200 / 400 / 800 kHz Mindestabstand, 25-kHz-Raster. Jeder Kanal ist sauber gegen Intermodulation 3. Ordnung (zwei und drei Sender) und 5. Ordnung des ganzen Plans — auch gegen Produkte, die genau auf einem Kanal landen. Backups pro Band inklusive.

Mehrere Bänder in einem Plan

Mikros und IEMs zusammen: Wird ein Band neu koordiniert, bleiben die anderen stehen, und die neuen Frequenzen sind sauber gegen sie. Namen bleiben an ihrer Funkstrecke, jede Zeile hat eine Rolle (Mic / IEM). Nach jeder Änderung prüft der Plan-Check jede Zeile: Abstand, Intermod-Treffer, gesperrtes oder nicht erlaubtes Spektrum.

Scan reinziehen, echtes RF sehen

Eine Scan-CSV aus RF Explorer, Shure WWB6/7, R&S FSH oder eine beliebige zweispaltige Datei (MHz / dBm) aufs Spektrum ziehen. Semikolon und Dezimalkomma funktionieren, bis zu drei Traces, mit einstellbarer Noise-Floor-Schwelle.

Export und A4-Ausdruck

CSV zum Import in WWB und WSM — dort prüfen, bevor es auf die Empfänger geht. Dazu Plan als JSON, Fenster als CSV und ein A4-Ausdruck (meist ein bis zwei Seiten) mit Spektrum, Regel samt Quelle, Kanaltabelle mit Plan-Check und Backups. Gespeicherte Pläne synchronisieren sich über die eigenen Geräte.

Im Tool

Der Plan und die Regel dahinter.

Echte Screenshots aus dem Tool — ein sauber koordinierter Plan in einem Band und die Regeltabelle für dieses Band.

Ein sauberer FreqSense-Plan mit acht Kanälen unter dem mitlaufenden Spektrum mit seinen Markern: Lead Vox, BGV 1, BGV 2, Guitar, Bass, Keys, Host und Spare von 534,1 bis 540 MHz, jeweils mit Rolle und Leistung, darunter die Zeile „Planprüfung: sauber“ und die Export-Knöpfe für WWB und WSM. — Acht Kanäle in einem Band, jeder mit Name, Rolle und Leistung. Die grüne Zeile heißt: Jede Zeile hat den Plan-Check bestanden. Die CSVs für WWB und WSM sind zum Import gedacht und werden dort noch einmal geprüft.

Der Regulierungsstatus des gewählten Bands in FreqSense, Land für Land: Behörde, Datum der Prüfung, ob das Band frei ist oder eine Zuteilung braucht, und Hinweise mit Leistungsgrenze und Quelle jeder Regel. — Zu jedem Band die Regel pro Land — mit Quelle, Befristung und Stand-Datum. Für Deutschland: nur professionelle Produktion, bis 31.12.2030, nach BNetzA-Vfg. 37/2026. Eine Planungshilfe, keine Rechtsberatung.

Echtes RF

Scan reinziehen. Den echten Noise-Floor sehen.

Scan-CSV aufs Spektrum ziehen, um echtes RF zu überlagern
— oder Datei wählen

RF ExplorerCSV-Export

Shure WWB6 / WWB7Scan-CSV

Rohde & Schwarz FSHCSV

Generisch, zweispaltigMHz ; dBm

Der Plan, gemessen an der Realität.

FreqSense kennt das TV-Kanalraster der Region, aber nicht die Sender vor Ort. Ein Scan zeigt, was in diesem Raum tatsächlich sendet. Sweep reinziehen — die Kurve legt sich übers Spektrum, eine verschiebbare Noise-Floor-Schwelle entscheidet, was als belegt gilt, und jeder Messpunkt darüber sperrt die Breite, die er misst. Koordination und freie Fenster weichen dem aus.

Einheiten werden automatisch erkannt; Semikolon und Dezimalkomma funktionieren.
Bis zu drei Traces gleichzeitig, jeder in eigener Farbe.
Kein Scanner dabei? Auch ein Scan aus KlarFunk lässt sich als CSV importieren.

Der Workflow

Vier Schritte zum geprüften Plan.

1

Region wählen

Eine von 8 Regionen — das Spektrum zeigt TV-Raster, Mobilfunkbänder und was die Regeln erlauben.

2

Band wählen, Scan rein

Band der eigenen Funkstrecke wählen und eine Scan-CSV reinziehen — erst der Scan zeigt, was vor Ort sendet.

3

Koordinieren

Kanalzahl und Abstand wählen — der Plan-Check prüft jede Zeile nach jeder Änderung.

4

Exportieren oder drucken

CSV zum Import in WWB oder WSM, Plan als JSON oder ein A4-Ausdruck fürs Pult.

Abdeckung

8 Regionen im Spektrum, 14 Länder in der Regeltabelle.

Jede Region mit eigenem Kanalraster, Mobilfunkbändern und dem, was ihre Regeln erlauben. Die Regeltabelle nennt pro Band die Verfügung der Behörde (verlinkt), eine Befristung, wo die Verfügung eine setzt, und pro Land ein Stand-Datum — alle geprüft am 29.09.2026. Dazu kommen AT, CH, NL, BE, IT und ES; für Spanien mit der Region EU planen.

Deutschland: 470–608 und 614–698 MHz nach Vfg. 37/2026 — 50 mW ERP, nur für professionelle Produktion, 25-kHz-Raster, befristet bis 31.12.2030. Für alle offen: 736–753 MHz (bis 31.03.2036). Nach Vfg. 91/2025 (SRD, bis 31.12.2035) kommen die Duplexlücke 821,5–832 MHz und 863–865 MHz (10 mW) dazu. 736–753 und 821,5–832 MHz koordiniert FreqSense im Spektrum mit; 174–230, 1350–1400 (indoor) und 1785–1805 MHz liegen außerhalb des Spektrums und stehen nur in der Regeltabelle. Details: Funkfrequenzen in Deutschland.

DE

Deutschland

BNetzA

470–608 / 614–698 MHz · Vfg. 37/2026

UK

Großbritannien

Ofcom

470–694 MHz · Kanal 38 lizenziert

US

USA

FCC

470–608 MHz · nach dem Repack

EU

CEPT / EU

Harmonisiert

470–694 MHz · auch für Spanien

FR

Frankreich

ANFR / ARCEP

470–694 MHz

JP

Japan

MIC

470–714 MHz · lizenzpflichtig

AU

Australien

ACMA

520–694 MHz · LIPD-Klassenlizenz

CA

Kanada

ISED

470–608 MHz · RSS-210

Wer damit arbeitet

Für alle, die um sauberes Spektrum kämpfen.

Funkmikrofon-Koordination

Freie Frequenzen für Handhelds und Bodypacks finden — mit einem Scan auch zwischen den TV-Sendern, die vor Ort tatsächlich senden.

IEM- / Monitor-Engineers

Mikros und IEMs in einem Plan koordinieren, sauber gegen Intermodulation 3. und 5. Ordnung — nicht nur auf leeres Spektrum.

Touring & Festivals

In einer neuen Stadt ankommen, Region wählen, Scan reinziehen und den Plan fürs Venue auf A4 drucken.

Broadcast & AV

Große Setups mit mehreren Bändern und bis zu 64 Kanälen pro Band gegen Abstand und Intermodulation prüfen.

Verleiher & Dry-Hire

Einen Plan für die Region des Kunden vorbereiten und als WWB-/WSM-CSV zum Import oder als Ausdruck mitgeben.

Kirchen & Gemeindehäuser

Einen gespeicherten Plan fürs Gebäude behalten und regelmäßig gegen einen frischen Scan prüfen.

Gut zu wissen

Häufige Fragen.

Was macht FreqSense?

FreqSense ist ein Browser-Tool zur Frequenzkoordination für Funkmikrofon- und IEM-Engineers, für Funkstrecken jeder Marke. Es zeigt das Spektrum von 400–960 MHz mit TV-Raster, Mobilfunkbändern und den Regeln der Region, koordiniert bis zu 64 Kanäle pro Band sauber gegen Intermodulation 3. und 5. Ordnung, prüft jede Zeile des Plans nach jeder Änderung und exportiert CSVs zum Import in WWB und WSM oder einen A4-Ausdruck. Gedacht für Tablet und Laptop, in 11 Sprachen — auch auf Deutsch.

Sieht FreqSense, welche TV-Kanäle vor Ort belegt sind?

Nein. Das Tool kennt das TV-Kanalraster der Region, aber keine Senderdaten — welche Kanäle im Raum tatsächlich senden, zeigt nur ein Scan. Deshalb einen Scan mitbringen: die CSV aus dem eigenen Scanner oder aus KlarFunk.

Welche Regionen und Regeln sind abgedeckt?

Im Spektrum: DE, UK, US, EU (allgemeiner CEPT-Rahmen), FR, JP, AU und CA. Die Regeltabelle deckt 14 Länder ab: DE, AT, CH, UK, EU, US, FR, NL, BE, IT, ES, AU, JP und CA — jedes Band mit Quelle, Befristung (wo die Verfügung eine setzt) und einem Stand-Datum pro Land (geprüft am 29.09.2026). Spanien hat keine eigene Spektrum-Region: mit EU planen, die spanischen Regeln stehen in der Tabelle. FreqSense ist eine Planungshilfe, keine Rechtsberatung — maßgeblich ist die Verfügung der Behörde.

Was gilt in Deutschland?

Nach BNetzA-Vfg. 37/2026 gelten 470–608 und 614–698 MHz mit 50 mW ERP nur für professionelle Produktion, im 25-kHz-Raster und befristet bis 31.12.2030. 174–230 und 736–753 MHz sind für alle offen, bis 31.03.2036. Vfg. 91/2025 regelt 821,5–832 MHz (Duplexlücke) und 863–865 MHz (10 mW), bis 31.12.2035. Im Spektrum koordiniert FreqSense 736–753 und 821,5–832 MHz mit; 174–230, 1350–1400 (nur indoor) und 1785–1805 MHz liegen außerhalb des Spektrums und stehen nur in der Regeltabelle. Ausführlich: Funkfrequenzen in Deutschland.

Kann ich einen echten Spektrum-Scan überlagern?

Ja. Eine Scan-CSV aufs Spektrum ziehen: RF Explorer (über seinen CSV-Export), Shure WWB6/WWB7-Scan-CSV, Rohde & Schwarz FSH oder jede zweispaltige Datei mit MHz und dBm. Semikolon als Trenner und Dezimalkomma funktionieren, Einheiten werden erkannt, bis zu drei Traces gleichzeitig, mit einstellbarer Noise-Floor-Schwelle. Jeder Messpunkt über der Schwelle sperrt die Breite, die er misst.

Wie werden Frequenzen und freie Fenster berechnet?

Der Koordinator setzt Frequenzen ins 25-kHz-Raster, hält den gewählten Mindestabstand ein und prüft jede gegen Intermodulation 3. Ordnung (2A−B, A+B−C) und 5. Ordnung (3A−2B) des ganzen Plans — gleichmäßig verteilte Pläne, der schlimmste Fall, entstehen nie. Die freien Fenster sind das erlaubte, nicht gesperrte Spektrum der Region, breiteste zuerst, mit bis zu fünf Vorschlägen, die gegen den Plan sauber sind, und einem Hinweis, wo eine Regel ausläuft (z. B. DE 2030-12). „Sauber“ heißt: sauber gegen den eigenen Plan und den Scan — keine Garantie für Störungsfreiheit.

Geht der Plan direkt in WWB oder WSM?

FreqSense exportiert CSV-Dateien zum Import in Shure Wireless Workbench und Sennheiser WSM. Nach dem Import dort prüfen, bevor es auf die Empfänger geht. Dazu kommen Plan als JSON, Fenster als CSV und ein A4-Ausdruck (meist ein bis zwei Seiten) mit Spektrum, Regel samt Quelle und Befristung, Kanaltabelle mit Plan-Check und Backups. Hat der Plan Probleme, fragt der Export vorher nach.

Ist es kostenlos?

Ja. FreqSense ist kostenlos und öffnet sich mit einem kostenlosen Konto — Anmeldung in 30 Sekunden, ohne Karte, ohne Installation..
